Typ projektu
Deviačná analýza (mapa odchýlok)
Prípadová štúdia
Výťahová šachta, do ktorej sa nevošiel výťah
Chyba za desiatky tisíc €: bodové zameranie potvrdilo problém, deviačná analýza ukázala riešenie
Základné informácie o projekte
Kontext, problém a čo rozhodlo o riešení.
Objekt
Výťahová šachta cez 4 podlažia obchodného domu
Problém
Dodávateľ výťahov odmietol prevziať stavenisko – výťah by sa "nevošiel"
Prečo nestačilo bodové geodetické zameranie
Potvrdilo chybu, ale nedalo odpoveď kde a koľko betónu brúsiť
Riziko
Zdržanie dodania výťahu a nadväzných prác, neplánované náklady na odstránenie prekážok
Riešenie

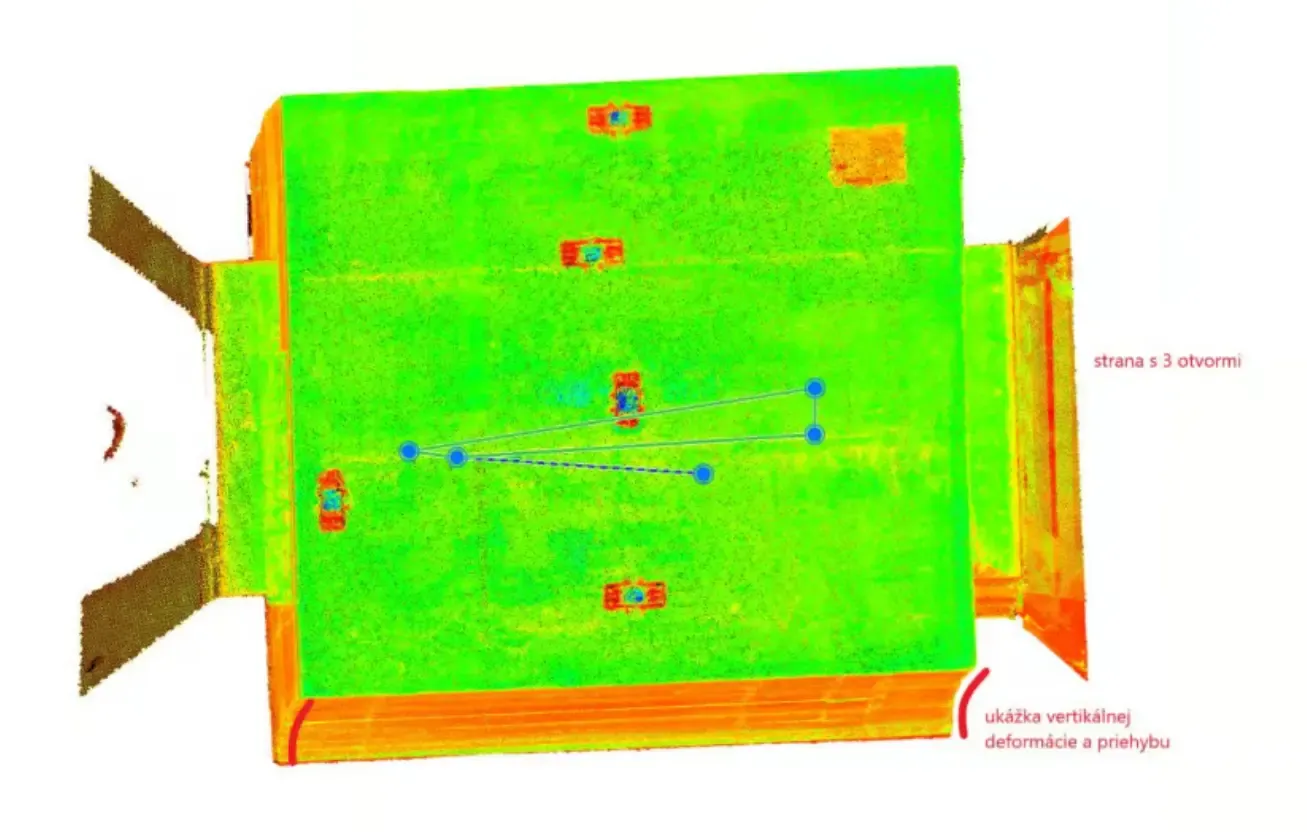

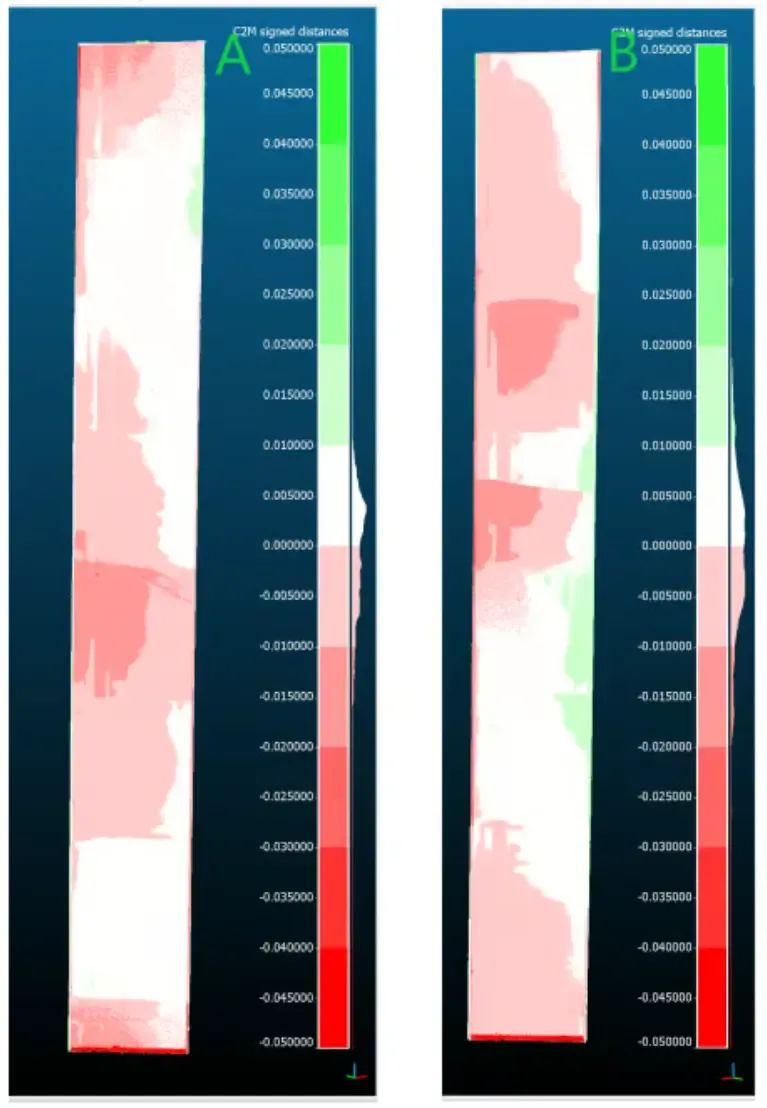

Farebná deviačná mapa odchýlok voči ideálnemu 3D tvaru podľa dokumentácie
Výsledok
Jednoznačné miesta a odchýlky, ktoré bolo potrebné odstrániť brúsením betónu
Použitie
Kontrola tolerancií, as-built vs. projekt, reklamácie, spory, preberania
Rýchle zhrnutie
Najdôležitejšie fakty pre rýchle rozhodnutie.
TL;DR
Dodávateľ výťahov odmietol prevziať výťahovú šachtu, pretože bola mimo tvaru a výťah by sa do nej nevošiel. Bodové zameranie geodétom potvrdilo odchýlky, no nedalo odpoveď, kde a koľko betónu je potrebné odbrúsiť. Laserovým skenovaním sme získali kompletnú geometriu šachty cez 4 podlažia a deviačná analýza vytvorila mapu odchýlok.
Kontext projektu
Prečo klient potreboval presné zameranie šachty.
Zadanie od klienta
Dodávateľ výťahov odmietol prevziať šachtu s tým, že je krivá a výťah sa do nej nevojde. Klient potreboval rýchlo získať podklad na rozhodnutie ako vykonať nápravu.
Čo už bolo urobené
Geodeti zamerali bodovo otvory a rohy stien a potvrdili odchýlku. Problém bol, že bodové merania nevedeli preložiť chybu na konkrétny zásah na stavbe.
Cieľ projektu
Zistiť presne, kde a o koľko je šachta mimo ideálneho tvaru podľa dokumentácie tak, aby bolo možné plánovať brúsenie betónu jednoznačne a bez hádania.
Súvisiace
Riešenia a Príklady z Praxe
Použité riešenie: Kontrola kvality a tolerancií
Ako vyhodnocujeme odchýlky voči projektu a ako vzniká deviačná mapa.
Insight: Geodetické zameranie vs laserové skenovanie
Prečo bodová presnosť nestačí na pochopenie geometrie celku a kde vzniká „je to zamerané, ale nesedí“.
Insight: 3D sken si žiadajte vyčistený
Odrazy, sklo a lesklé povrchy môžu vytvárať falošnú geometriu. Čistenie dát rozhoduje o kvalite výstupov.
Insight: Milimetrová presnosť je Vám na nič
Kedy milimetre dávajú zmysel a ako nastaviť požiadavky, aby ste dostali použiteľný výstup.
Časté otázky
Prečo nestačí bodové zameranie od geodeta?
Bodové merania vedia potvrdiť, že šachta je mimo, ale zvyčajne nedajú mapu odchýlok po celej ploche a výške.
Čo presne dostanem ako výstup?

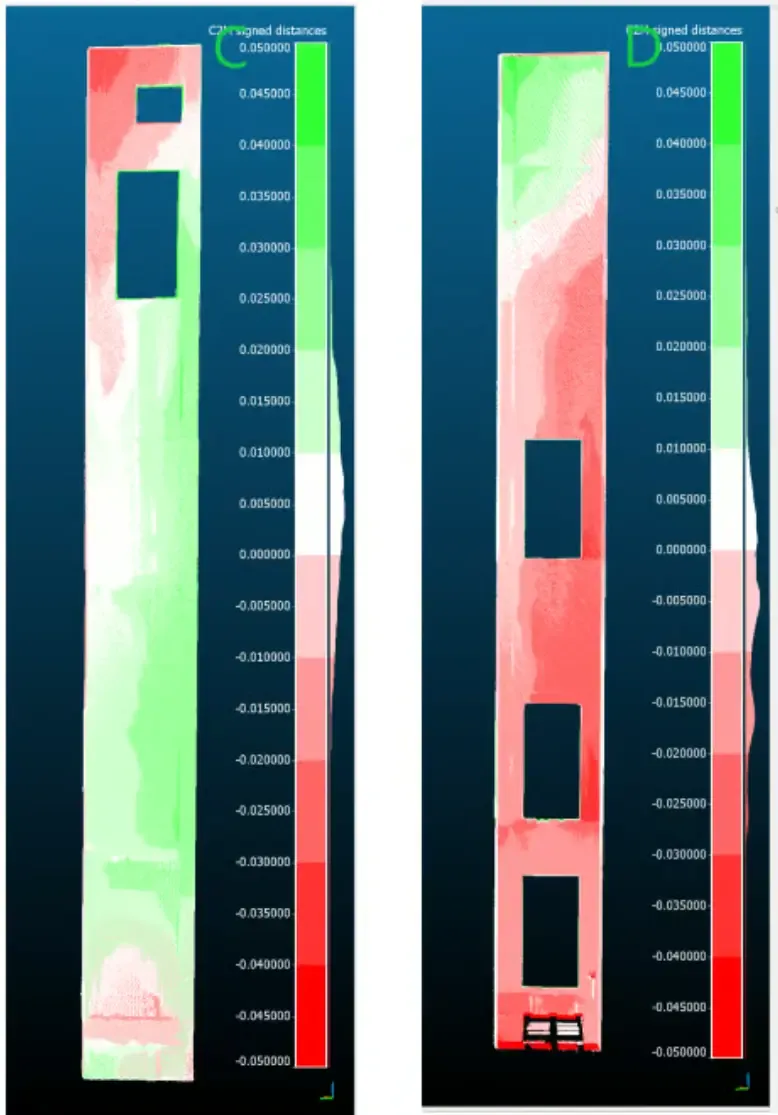

Farebnú deviačnú mapu odchýlok voči ideálnemu 3D tvaru podľa dokumentácie, vrátane hodnôt v mm.
Na čo všetko sa dá deviačná analýza použiť?
Kontrola tolerancií, as-built vs. projekt, prefabrikáty, betón, oceľové konštrukcie, reklamácie a preberania.
Potrebujete presne vedieť, kde je konštrukcia mimo tolerancie?
Dohodnite si s nami konzultáciu zdarma. Navrhneme Vám najvhodnejší postup.
