Objekt
Historický kaštieľ v Batizovciach (okres Poprad)
Prípadová štúdia
Objednal 2D výkresy strechy. Teraz meria v 3D modeli.
Zameranie strechy historického kaštieľa v Batizovciach pre projektanta obnovy – laserovým skenerom a dronom.
Základné informácie o projekte
Rok
2021
Objednávateľ
Projektant obnovy strechy
Metóda
Terestriálne laserové skenovanie + zameranie dronom
Objednané
2D výkresy strechy v DWG (pôdorys strechy, pohľady, rezy)
Od objednávky po odovzdanie
Necelé 4 týždne
Rýchle zhrnutie
TL;DR
Projektant potreboval na obnovu strechy kaštieľa 2D výkresy v DWG. Strechu sme zamerali laserovým skenerom a dronom a namiesto kreslenia 2D sme ju modelovali rovno v 3D – výkresy sme z modelu vyexportovali. Projektant tak okrem výkresov dostal aj 3D model, orto snímky a virtuálnu prehliadku, v ktorej si chýbajúce rozmery odmeria sám.
Ako sme postupovali
Zadanie

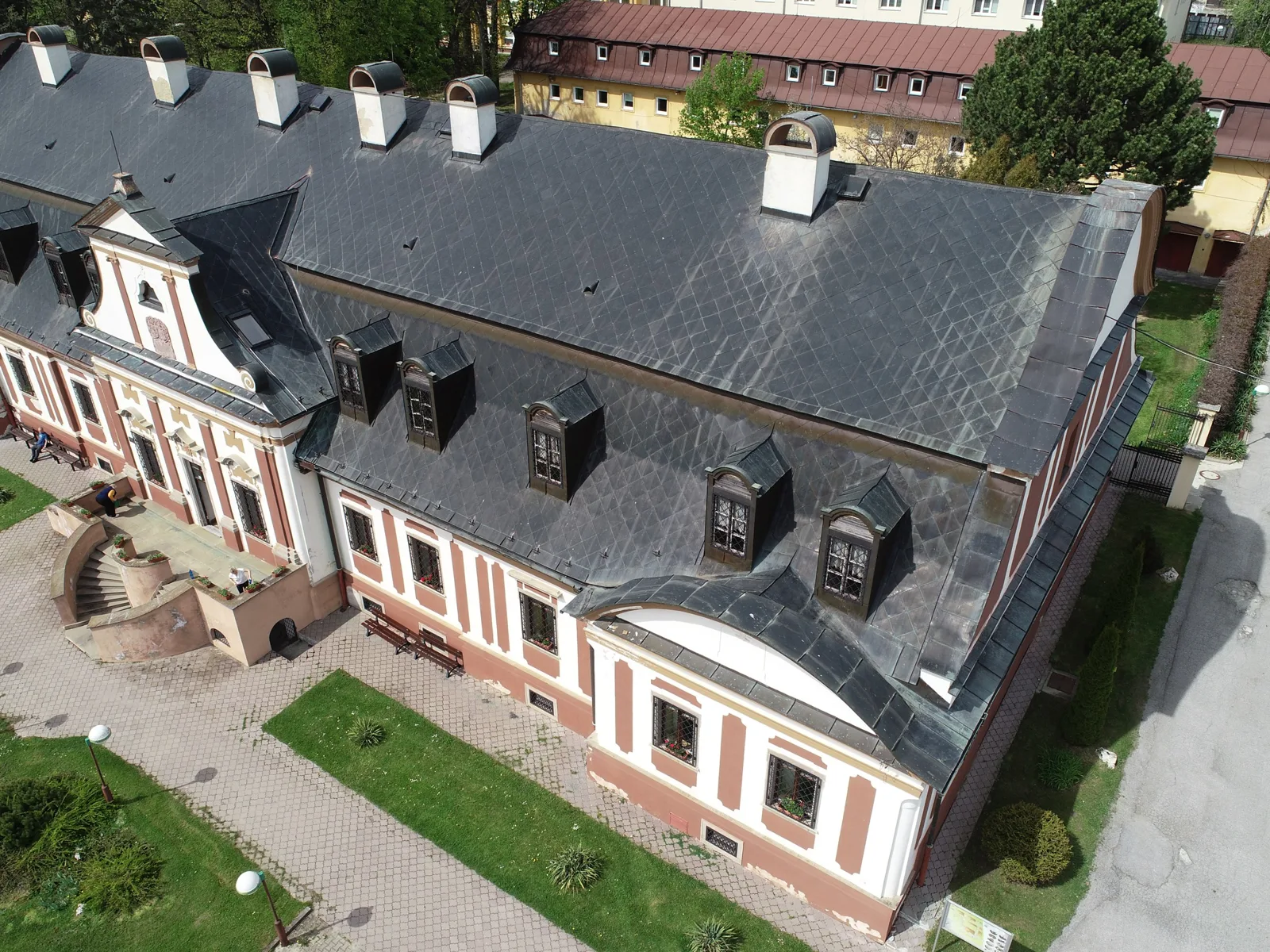

Strecha historického kaštieľa je zložitá – vikiere, komíny, zaoblené štíty. Projektant potreboval presné výkresy skutočného stavu ako podklad pre projekt obnovy.
Zameranie

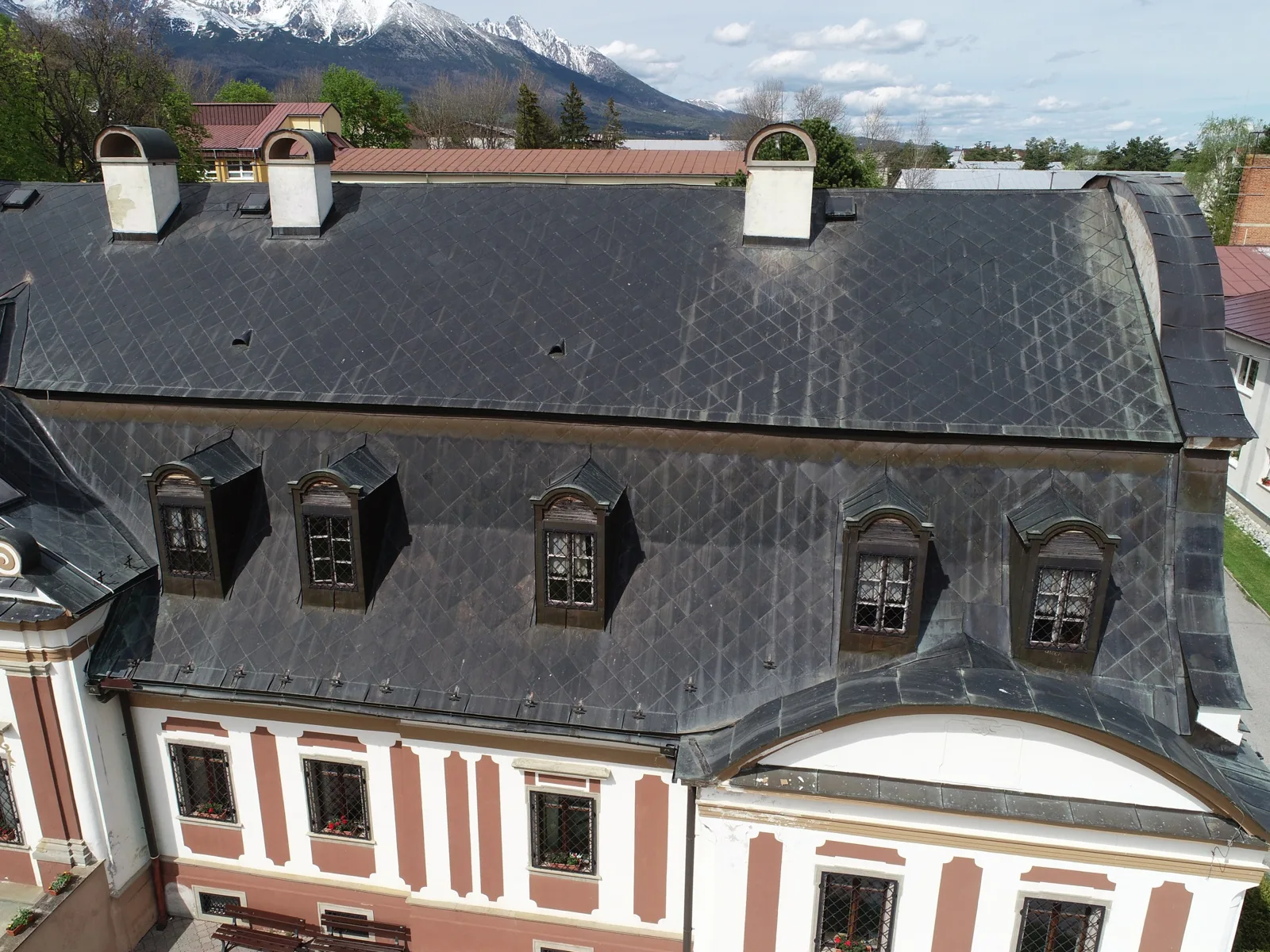

Kombinácia laserového skenera (zo zeme) a dronu (strecha zhora). Spolu vznikla úplná geometria strechy aj fasád.
Najprv 3D, potom 2D

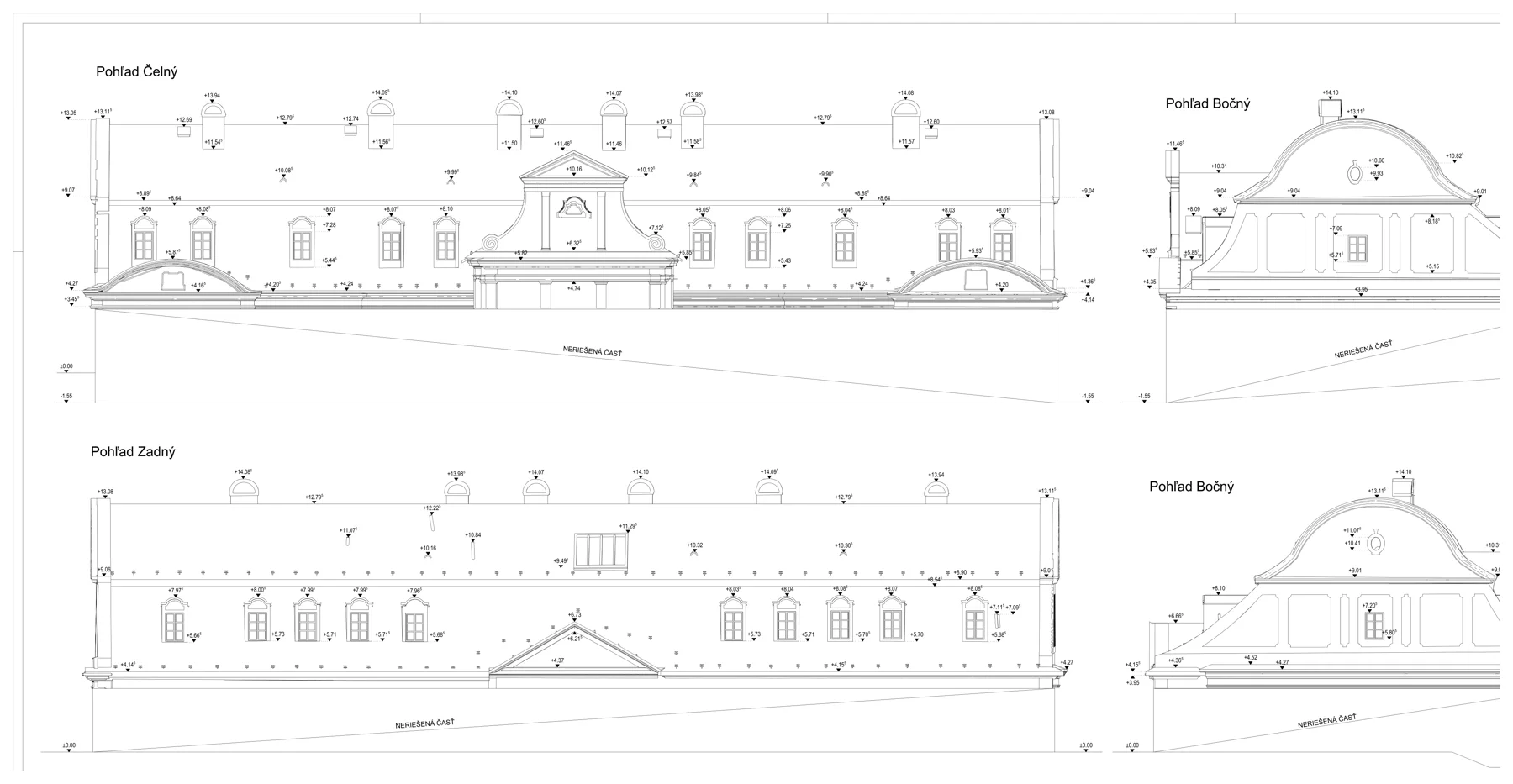

Strechu sme modelovali rovno v 3D a pôdorys, pohľady aj rezy sme z modelu vyexportovali. Je to rýchlejšie a presnejšie ako kresliť 2D výkresy priamo z mračna bodov – a model ostal klientovi navyše.
Čo projektant dostal
Objednané boli 2D výkresy. Zvyšok vznikol z toho istého zamerania.
2D výkresy DWG + PDF
Pôdorys strechy, pohľady a rezy – objednaný výstup.
3D model strechy (IFC)
Otvorí sa v bežných BIM a CAD programoch.
Orto snímky
Snímky strechy a fasád vo vysokom rozlíšení.
Technická virtuálna prehliadka
Mračno bodov a 5K panorámy v prehliadači – merať sa dá kdekoľvek.
Interaktívny 3D model
Model strechy prepojený s fotkami z dronu.
„Ďakujem za super podklady. To, že sa dá merať v modeli, je paráda.“
– projektant obnovy strechy
Súvisiace
Riešenie: Zameranie pre pasport stavby
Výkresy skutočného stavu, keď dokumentácia stavby chýba alebo nesedí.
Riešenie: As-built dokumentácia
Presné zameranie skutočného stavu pre rekonštrukcie a projektovanie.
Časté otázky
Dá sa zamerať strecha bez lešenia?
Áno. Kombinácia laserového skenera zo zeme a dronu zachytí strechu aj fasády bez lešenia a bez výstupu na strechu.
Prečo modelovať v 3D, keď stačia 2D výkresy?
Pri zložitých tvaroch, ako sú historické strechy, je často rýchlejšie a presnejšie vymodelovať objekt v 3D a výkresy z neho vyexportovať. Klient potom dostane aj model, v ktorom si môže chýbajúce rozmery odmerať sám.
V akých formátoch dodávate výstupy?
Výkresy v DWG a PDF, 3D model napríklad v IFC, mračno bodov vo formáte podľa softvéru projektanta a virtuálnu prehliadku v prehliadači.
